Ангары по назначению

Производственные ангары: зонирование и расстановка

Расстановка станков, путь сырья и перемещение готовой продукции задают требования к производственному ангару. Сначала опишите процесс, затем уточняйте пролёт, высоту и инженерные системы.

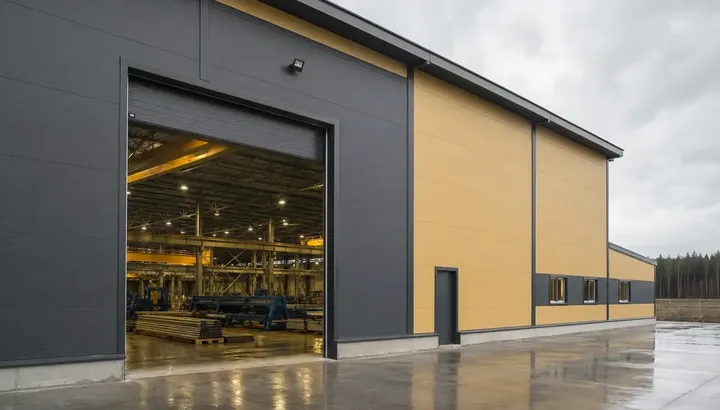

Иллюстрация производственного зала с оборудованием и рабочими зонами
Иллюстрация задачи

От изображения — к вашему заданию

Изображение помогает представить назначение и устройство пространства. Это иллюстрация, а не подтверждение выполненного нами объекта, готовая планировка или состав поставки.

Параметры вашего здания и оборудования согласуются по исходным данным и расчёту.

Постановка задачи

Строительное задание из технологического процесса

Производственный ангар — то же назначение, что ангар для производства. Здесь задача уже: как разместить участки и оборудование, чтобы подготовить понятное задание на здание, а не выбрать его размеры отдельно от процесса.

Начните с последовательности операций. Покажите поступление сырья, промежуточное хранение, обработку, контроль и выход продукции. Укажите участки, которые работают одновременно, и ограничения на соседство процессов.

Что указать в задании

Перечень и габариты оборудованияПуть сырья и готовой продукцииРабочие зоны и обслуживание станковПодключения и возможное расширение
Проверка решения

Зонирование, которое можно проверить

Технологические участкиДля каждой операции запишите оборудование, материалы и условия работы. Отделение участков определяют по процессам и применимым требованиям.
Внутренняя логистикаОпишите транспорт: тележки, погрузчик или подъёмное оборудование. Маршруты и места передачи груза согласуют с рабочими зонами.
ОбслуживаниеНа плане нужны доступ к оборудованию, замена узлов и возможность его установки или вывоза. Габарит станка не включает все эти операции.
Инженерные подключенияПривяжите электропитание, воздух, воду и вытяжку к конкретным потребителям. Мощности и нагрузки берут из задания и данных оборудования.
Исходные данные

Что влияет на размеры и конструкцию

ВысотаУчитывают оборудование, перемещение грузов, инженерные трассы и необходимые рабочие зоны.
Полы и основанияПередают массы, опорные точки и сведения о динамических воздействиях; решение принимают по расчёту.
ПроёмыПроверяют доставку самого крупного оборудования и дальнейшее движение продукции.
Резерв развитияОбсуждают конкретный будущий участок или линию. Неопределённый запас площади не заменяет сценарий расширения.
Вопросы и ответы

Что уточняют до заказа

Можно начать расчёт без технологического проекта?

Можно обсудить исходные данные и предварительные варианты. Для обоснованной планировки и конструктивных решений потребуется уточнить оборудование, нагрузки и процессы.

Всегда ли нужен кран внутри?

Нет. Подъёмное оборудование выбирают под операции и массу грузов. Если оно требуется, его параметры должны войти в задание до расчёта несущей системы.

Что передать вместо готового плана?

Список оборудования с паспортами, последовательность операций, объём материалов и набросок перемещений. Этого достаточно, чтобы увидеть, какие данные ещё нужно собрать.
